МАРКИРОВКА  ОПУ (на примере 06 1116 00ZZ12 А)

МАРКИРОВКА  ОПУ (на примере 06 1116 00ZZ12 А)

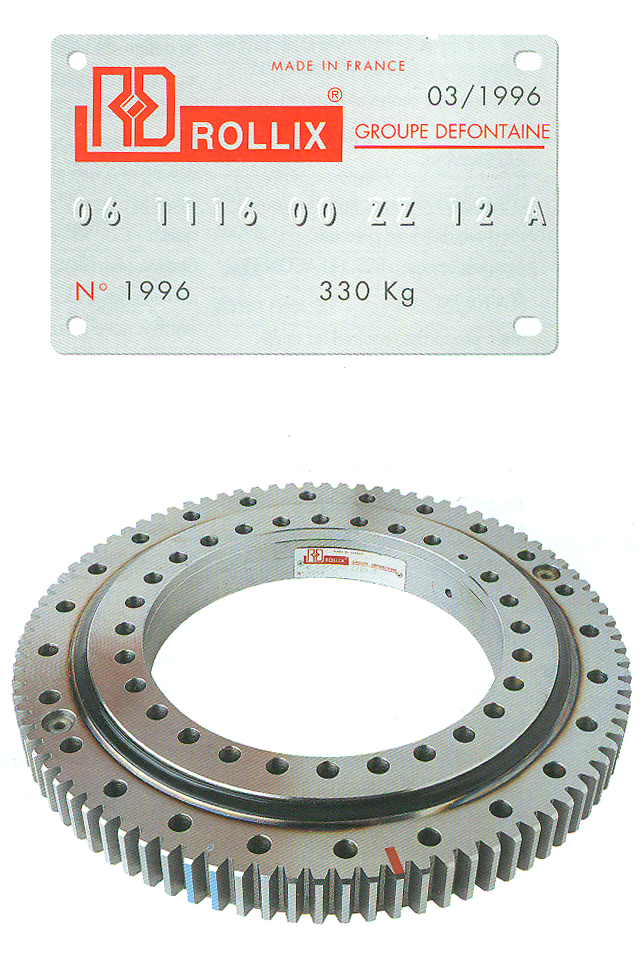

Каждое опорно-поворотное устройство ROLLIX имеет бирку, на которую нанесена следующая информация:designation_2.png
1.      Дата изготовления ОПУ.
2.      Обозначение.
3.      Серийный номер.
4.      Вес изделия.

Обозначение содержит в себе следующую информацию:
06 – серия;
1116 – диаметр дорожки качения;
00 – различные варианты внутри серии;
Z – материал кольца без зубчатого зацепления;
Z – материал кольца с зубчатым зацеплением;
1 – термообработка зуба;
2 – защитное покрытие ОПУ;
А – внесение изменений в конструкцию.

На ОПУ наносятся следующие обозначения:

Красной линией отмечен участок, на котором отсутствует термообработка дорожки качения.

Двумя синими линиями отмечен участок максимального биения венца. В этом месте производится настройка межосевого расстояния зубчатого венца.

«О» - сторона, противоположная монтажной стороне наружного кольца ОПУ.
